برد ورودی/خروجی آنالوگ مشترک سیستم‌های کنترل توربین DS200TCCAG1B GE Mark V TC2000

برد ورودی/خروجی آنالوگ مشترک DS200TCCAG1B

سیستم‌های کنترل توربین GE Mark V TC2000

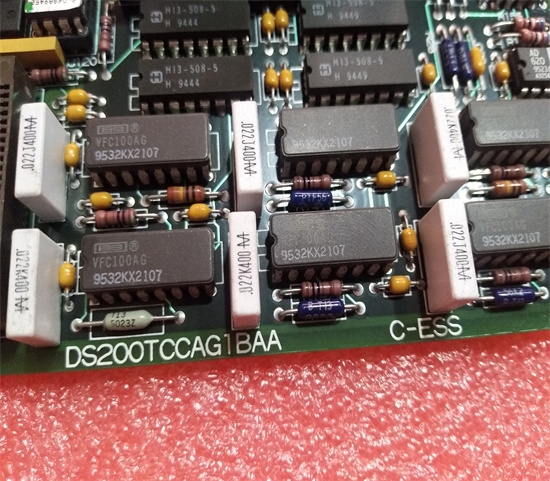

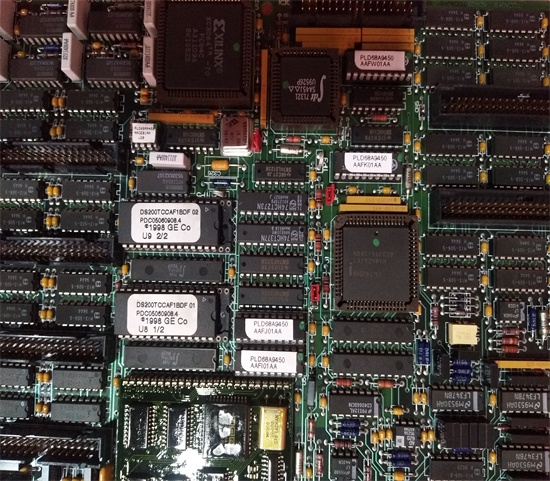

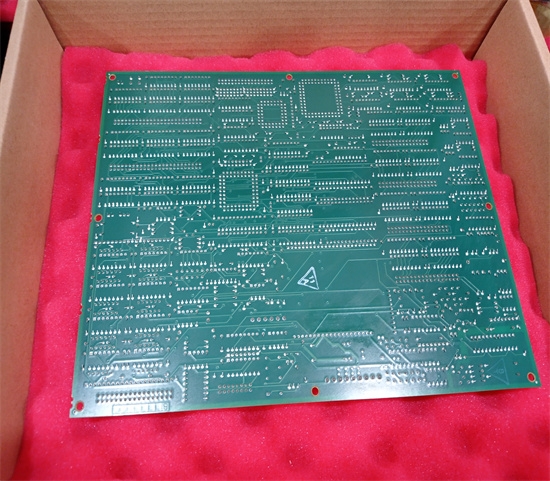

برد آنالوگ GE I/O TC2000 مدل DS200TCCAG1B دارای یک ریزپردازنده 80196 و چندین ماژول PROM است. همچنین شامل یک LED و 2 کانکتور 50 پین است که LED از نمای جانبی برد DS200TCCAG1B قابل مشاهده است. شناسه‌های کانکتورهای 50 پین PCB این TCCA عبارتند از JCC و JDD. برد آنالوگ GE I/O TC2000 مدل DS200TCCAG1B همچنین دارای یک دستگاه منطقی قابل برنامه‌ریزی و سه جامپر سخت‌افزاری قابل جابجایی دستی است. هنگام تعویض برد، معمولاً سایت، جایگزینی را نصب می‌کند که دقیقاً مانند برد اصلی است. به این ترتیب، درایو مانند قبل از نصب برد جایگزین عمل خواهد کرد. چندین نوع مختلف از کانکتورهای سری Mark V در مونتاژ این محصول DS200TCCAG1B برای به حداکثر رساندن پتانسیل رابط آن گنجانده شده است. برخی از این کانکتورها عبارتند از:

کانکتور توزیع برق 2PL TCPS Board
کانکتور سیگنال شرطی COREBUS برد 3PL STCA
کانکتور سیگنال خروجی 4-20 میلی‌آمپر JAA CTBA Board
کانکتور سیگنال جریان 4-20 میلی آمپر JBB CTBA Board
کانکتورهای سیگنال ورودی RTD برد JCC و JDD TBCA
کانکتور سیگنال ورودی ترمینال برد JAR/S/T TBQA
کانکتور سیگنال تشخیصی منبع تغذیه برد JC TCPS
رابط JEE
همانطور که احتمالاً متوجه شده‌اید، تمام کانکتورهای فوق که برای مونتاژ این برد مدار چاپی DS200TCCAG1B موجود هستند، با استفاده از ترکیبی از برچسب‌های نامگذاری چاپ شده توسط کارخانه، عملکرد آنها برای برد DS200TCCAG1B و سایر سازگاری‌های محصول سری Mark V نامگذاری شده‌اند. کانکتور JEE که در بالا با نام ساده ذکر شده است، فاقد توضیحات کامل کانکتور است زیرا معمولاً در طول عملکرد عادی این برد ورودی/خروجی آنالوگ مشترک DS200TCCAG1B بلااستفاده می‌ماند. گذشته از انواع کانکتورهای این محصول DS200TCCAG1B، همانطور که قبلاً توضیح داده شد، با سه جامپر سخت‌افزاری قابل جابجایی دستی مواجه خواهیم شد. هر یک از این جامپرها با برچسب نامگذاری چاپ شده توسط کارخانه، درست مانند کانکتورهای PCB DS200TCCAG1B، همراه هستند و هر جامپر برای کاربرد متفاوتی برای برد ورودی/خروجی آنالوگ مشترک DS200TCCAG1B انتخاب می‌شود. جامپر با برچسب J1 در این مجموعه برد مدار چاپی DS200TCCAG1B برای فعال یا غیرفعال کردن پورت سریال RS232 این برد مدار چاپی DS200TCCAG1B استفاده می‌شود. جامپر با برچسب JP2 در این مجموعه برد مدار چاپی DS200TCCAG1B برای انتخاب نوسان‌ساز برای تنظیمات تست کارت استفاده می‌شود. در نهایت، جامپر JP3 باقی‌مانده در این مجموعه محصول سری Mark V فقط برای اهداف تست کارخانه‌ای استفاده می‌شود و نباید در طول عملکرد عادی برد مدار چاپی DS200TCCAG1B و مجموعه درایو سری Mark V بالاتر به آن دسترسی پیدا کرد.

۱. بررسی اجمالی و عملکرد
DS200TCCAG1B یک ماژول CPU است که برای سیستم‌های کنترل و اتوماسیون توربین طراحی شده است.
این دستگاه به عنوان یک ماژول رله عمل می‌کند، رله‌های خروجی هشدار و سنگین را مدیریت می‌کند و شامل نشانگرهای عملکرد برای نظارت است.
۲. مشخصات سخت‌افزاری
کانکتورها:
دو کانکتور ۵۰ پین (JCC و JDD) برای اتصال به رک‌های بالادست/پایین‌دست
پشتیبانی از اتصال زنجیره‌ای برای رک‌های توسعه
نشانگرهای LED:
سه چراغ LED سبز برای وضعیت ماژول، فعالیت رک و خاتمه گذرگاه ورودی/خروجی
ریزپردازنده:
از یک میکروکنترلر ۸۰۱۹۶ با ماژول‌های PROM (حافظه فقط خواندنی قابل برنامه‌ریزی) برای ذخیره‌سازی میان‌افزار استفاده می‌کند.
۳. ویژگی‌های کلیدی
عملیات نگه داشتن آخرین وضعیت: در صورت قطع ارتباط با CPU، وضعیت ماژول خروجی را حفظ می‌کند.
جداسازی خطا: امکان جداسازی و تعمیر ماژول‌های معیوب را بدون خاموش کردن کل سیستم فراهم می‌کند.
ماژول‌های PROM:
قابل جدا شدن و تعویض (نیاز به محافظت در برابر ESD)
تضمین ثبات میان‌افزار هنگام تعویض بردها

۴. کاربرد
مورد استفاده در سیستم‌های کنترل توربین اسپیدترونیک جنرال الکتریک (سری مارک V)
رایج در تولید برق (توربین‌های گازی/بخار)، اتوماسیون صنعتی و سیستم‌های DCS/PLC

محصول مرتبط

DS200TBQAG1A

DS200TBCAG1A

DS200CTBAG1A

توضیحات مربوط به مدارهای مختلف برد DS200TCCAG1B در مستندات دفترچه راهنما، این واقعیت را آشکار می‌کند که این دستگاه DS200TCCAG1B برای ارتباط با چندین محصول مهم دیگر از سری سیستم کنترل توربین Mark V در نظر گرفته شده است، از جمله اما نه محدود به ... تی‌بی‌کیوا برد ترمینال ، تی‌بی‌سی‌ای برد ترمینال ، و برد ترمینال CTBA که همه آنها باید در موجودی انبار گسترده ما در اینجا و در میان انواع محصولات جدید و بازسازی شده با کیفیت‌های مختلف موجود باشند.
